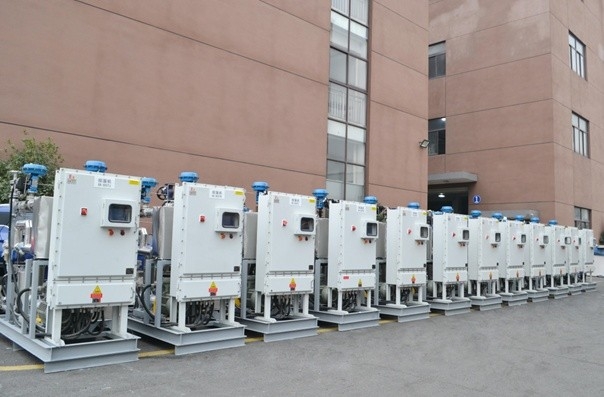

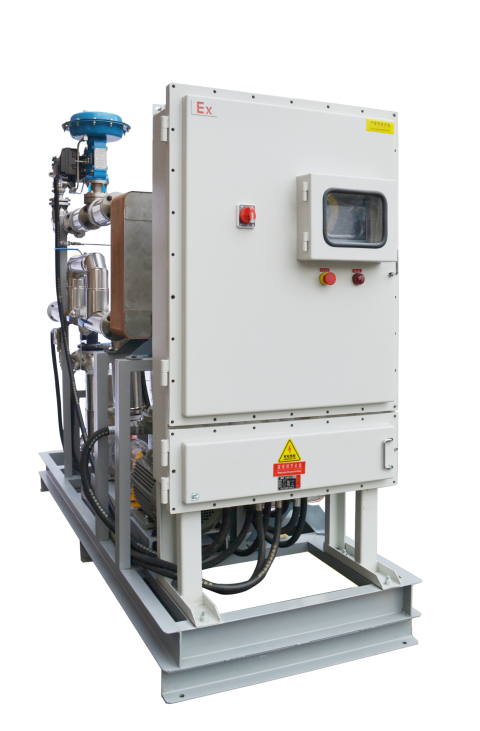

奧德高端裝備的ARDJ系列TCU溫度控制系統 即采用集中冷熱源(一級系統)對控制工藝設備溫度的循環回路(二級 控溫系統)進行供熱,利用二級控溫系統(ARDJ系列機型)對工藝系統進行精確控溫,并且實現反應器夾套中只有一種傳熱介質。
1.可以利用現有的冷熱源(蒸汽、鍋爐熱源、冷卻水、低溫冷凍源等冷熱介質)。
2.利用換熱器進行冷熱換熱,使用高低溫?zé)嵩催M(jìn)行傳熱控溫,可以達到一個較寬的溫度范圍,可實現-110~300℃全范圍溫度控制并使工藝設備溫度穩定。
3.針對不同的冷熱源,定制化設計溫度控制系統
4.可以內置電加熱器輔助加熱,使TCU溫度控制系統達到更高的設計溫度;最高設計溫度可以達到400℃,工作溫度380℃。
5.采用串級控制精確快速運算控制整個反應的溫度變化過程,對于整個反應過程中的吸熱和放熱反應可以精確并快速的相應。
6.DCS實現整廠物聯智能控制。
項目(ITEM) | 單位(UNIT) | 型號Model | |||||
ARDJ-20 | ARDJ-30 | ARDJ-50 | ARDJ-60 | ARDJ-75 | |||
溫控范圍 | Temp control range | ℃ | (-40℃-135℃ | ||||
溫控精度 | Tempcontrol accuracy | ℃ | PID±1℃ | ||||
電源 | Power supply | / | 3P AC380V/480V 50HZ(3phase+Earth) | ||||
傳熱媒體 | Heat transfer medium | / | 乙二醇水溶液 | ||||
冷卻方式 | Cooling method | / | 間接冷卻 | ||||
加熱方式 | Heating method | / | 間接加熱 | ||||
換熱面積 | Heat transfer area | m2 | 3.5 | 5 | 8 | 12.5 | 20 |
泵浦馬力 | Horsepower of pump | hp | 2 | 3 | 5.0 | 6.0 | 7.5 |
泵浦流量 | Pump flow | L/min | 200 | 250 | 300 | 400 | 533 |
泵浦壓力 | Pump pressure | kg/cm2 | 2.0 | 2.2 | 3.0 | 4.0 | 5.0 |
最大電力消耗 | Max.power consumption | KW | 1.5 | 2.2 | 4 | 4.5 | 5.5 |
報警功能 | Alarm function | / | 逆相/缺水/超溫/過載 Pump reversal/Water shortage/Excess temperature/Overload | ||||
冷卻水配管 | Cooling water pipe | inch | 1.5″ | 1.5″ | 2″ | 2.5″ | 3″ |
循環水配管 | Circulating water pipe | inch | 1.5″ | 1.5″ | 2″ | 2.5″ | 3″ |
膨脹罐容積 | Expansion tank volume | L | 100 | 150 | 200 | 350 | 500 |
★以上規格如有變更,恕不另行通知,特殊規格可另行設計制造。The specifications above are subject to changes without notice ,some specifications may be customized. |
